簡 述
在水環真空泵行業,市場是普遍采用的仍然是電網直驅電機方式,真空壓力不能實現按生產需求進行調節,即使在真空度很高的情況下,電機依然是滿速運轉,能量被大量浪費。真空泵是絕大多數造紙、紙托、泡沫、紙塑、吸塑包裝企業的高耗能設備。隨著用戶用氣量的減少,能效會大幅度降低,也就是無用功大幅度增加。目前,為了解決這個問題,我公司采用了變頻技術,及在用氣量到某個平均值時,讓真空泵電機也維持相對應的轉速,比常規真空泵節能。
隨著電力電子技術,新型電機控制理論和稀土永磁材料的快速發展,永磁同步電機得到了迅速的推廣運用??迫R斯超級節能真空泵使用的國家一級能效的永磁伺服電機,該產品采用永磁電機驅動,配合先進的變頻控制,在配置和環保方面也是力求精益求精,是真正的實現高效節能、環保的新型設備。
性能先進:能效極高的永磁電機,永磁電機能效在滿負荷運行時比常規異步電機一般高9%以上,隨著轉速降低,其能效基本保持不變,而異步電機隨著轉速降低其能效將大幅度降低,甚至降低至50%以下。
變頻技術:使用了變頻技術的永磁電機,可以在充分保證用戶用氣求的情況下,大幅度降低能耗,真正實現按需供氣。
高效節能的零部件:本產品所采用的零部件盡可能選擇國際公認能量損耗很低的國際品牌。通過各類零部件的準確選擇和設計人員的精密計算,使得相對能耗比國內低檔產品能效再次提升30%左右。
整機機構簡單,提高了后期維護和保養的高效性;硬管連接,減少了管路因時間老化,特殊設計的電機冷卻風道,使得電機溫升進一步降低。

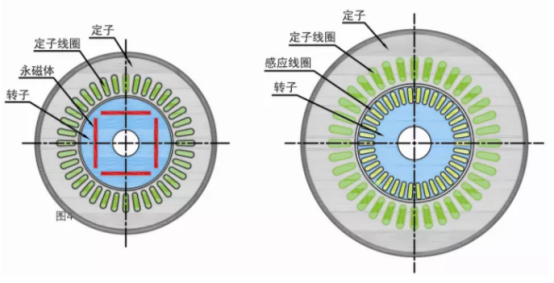

1.永磁電機與普通電機的對比:
高效率:取消了系統的損耗,提高了效率5-8%。功率因數高,力矩慣量比大,定子電流和定子電阻損耗減小,且轉子參數可測,控制性能好。目前我公司使用在真空泵的永磁電機完全可以達到1級能效標準。
結構緊湊、體積小、重量輕,尺寸和形狀靈活多樣,精度高,響應快。
起動力矩大:永磁電機起動力矩和過載能力均比三相異步電動機高出一個功率等級,極限起動力和額定力矩之比可達3倍以上,而一般異步電動機只有1.6倍,如下圖:
2.永磁變頻伺服真空泵系統,有以下優勢:
A、工況節能:永磁電機能在低速時仍保持極高的電機效率,保證了在用戶抽氣氣量小的時候,具有明顯的節能優勢。
◆變頻范圍25%-100%,
◆跟普通水環真空泵相比,節能5%-12%,
系統用氣量波動越大,節能效果越明顯。
B、節省啟動時的能耗(變頻節能):
真空泵啟動時電流為額定工作電流的3-6倍左右,若頻繁啟動則會浪費大量電能,而變頻式?jīng)]有頻繁啟停,且啟動時為軟啟動,極限電流不超過額定工作電流,沒有能源浪費。同時也大大減小了對電網設備的沖擊,不會對用電設備造成損害。
3.科萊斯超級節能真空泵特點介紹:

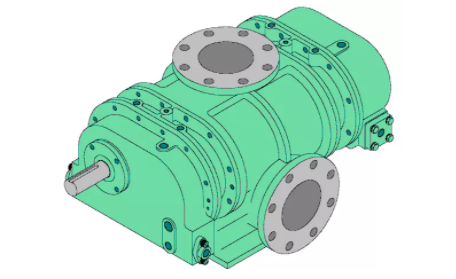

A)新型超級高效率、高可靠性的轉子/本體
科萊斯真空泵裝備了具有新科技羅茨轉子,羅茨轉子/本體由日本Mazak 5軸加工中心和KAPP NILES磨床加工設備加工,保證了機頭的精密度。使用SKF重載軸承,保證主機轉子穩定間隙,優化軸承設計提高主機壽命和設備的穩定性。不但可以對應寬范圍控制的高轉速,還通過消除機械損耗,使抽氣量極限增加30%-35%,機頭內部防腐處理,并且大幅提高了耐久性和可靠性。
B)真空泵節能變頻器
全功率段內置直流電抗器,多路模擬量輸入內置精密高效的控制工藝,變頻器自帶檢測同步電機失磁功能,獨特的保護功能,滿足電網電壓不穩的場合。

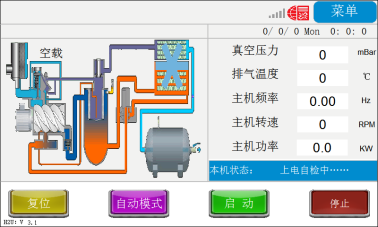

C)新型智能液晶顯示屏電子監控器微電腦控制系統
圖線表示,運行記錄、周期定時、日報管理、維護保養情報、運行狀況等。
友好人機互動界面,易于操作,微電腦控制系統實現智能動態控制,變速控制自動調節,動態顯示及故障報警等情況,實時直觀的壓力、溫度、電流、轉速顯示。
液晶顯示屏(LCD),即使在光線昏暗的地方也清晰可見。(后退燈方式)

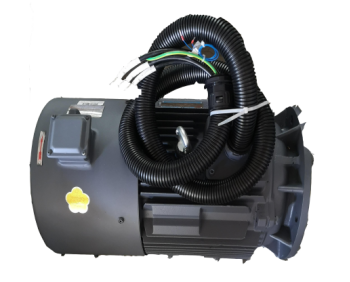

D)特殊定制壓縮機使用永磁電機
永磁同步電機采用高性能釹鐵硼永磁體,180℃不失磁轉速穩定,功率因數高:通過獨特的設計能達到極限值1.0PLC輸出控制信號給驅動電路,實現電機的啟動、停止、正反轉、分級加減速控制
防護等級:IP54
絕緣等級:F級
耐高溫,高效率
節約能源、降低長期運行成本,科萊斯特殊定制壓縮機使用
電機電流小,節約輸配電容量、延長系統整體運行壽命
E)具有世界高水平的綜合節能效果
具有極大的單機抽氣量,比功率明顯降低??偝闅饬窟x型方案比較中,科萊斯真空系統方案具有明顯的降低總功率配置方面的優勢,具有杰出的節能優勢。
